鋼片綜的分類規格和技術要求

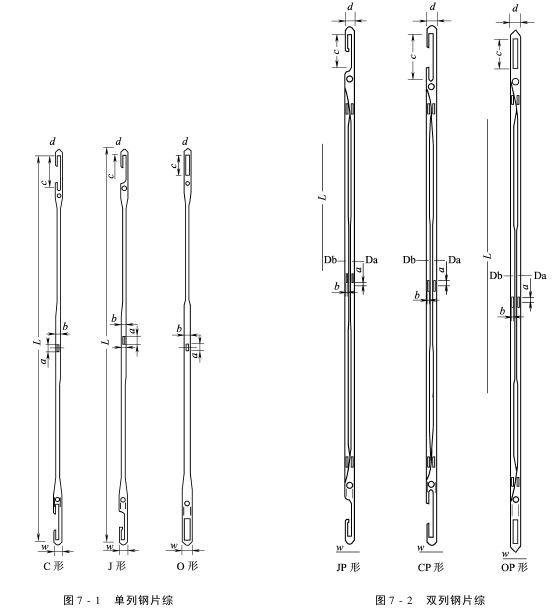

一、鋼片綜的分類 (1)根據鋼片綜的結構不同,鋼片綜可分為單列鋼片綜和雙列鋼片綜。 ①單列鋼片綜分:C形、J形、O形,見圖7-1。 ②雙列鋼片綜分:OP形、CP形、JP形,見圖7-2。

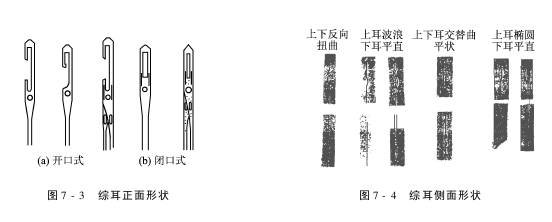

(2)根據鋼片綜綜耳的形狀可分為:開口式鋼片綜和閉口式鋼片綜兩大類。綜耳形狀見圖7-3、圖7-4。 ①正面形狀。 ②側面形狀。

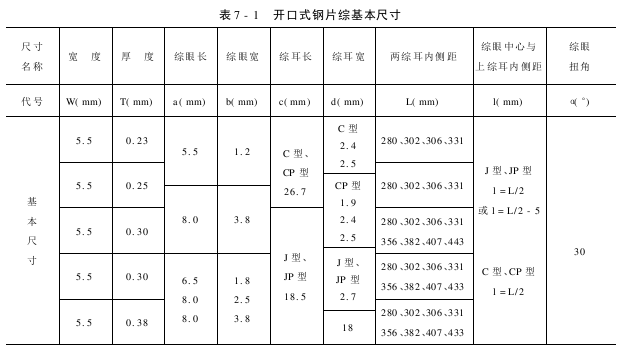

(3)按照產品所用材料分: ①碳鋼鋼片綜。 ②不銹鋼鋼片綜。 二、鋼片綜的規格 (1)開口式鋼片綜的基本尺寸見表7-1。
